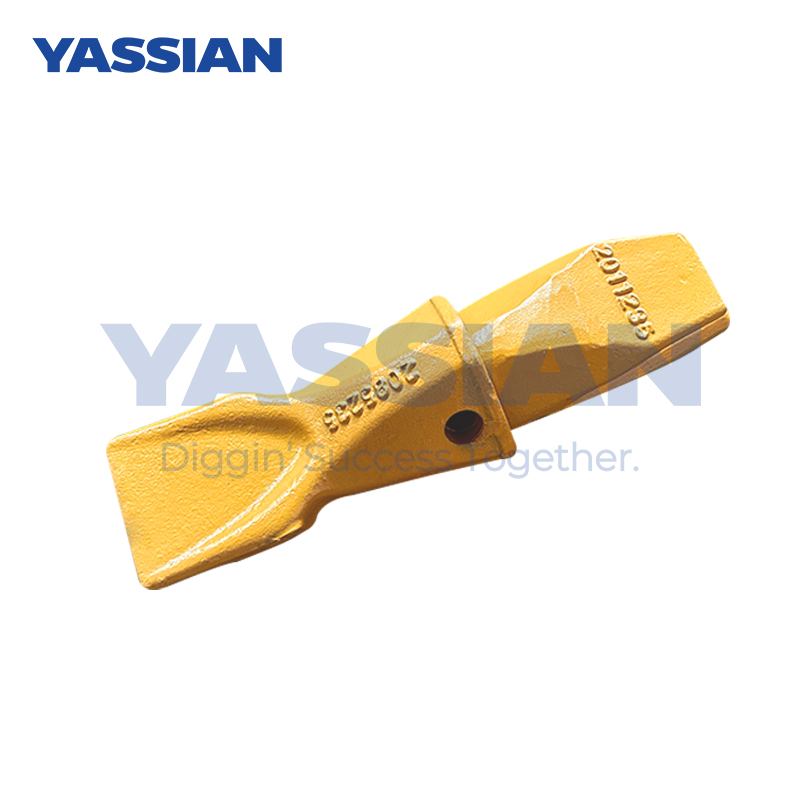

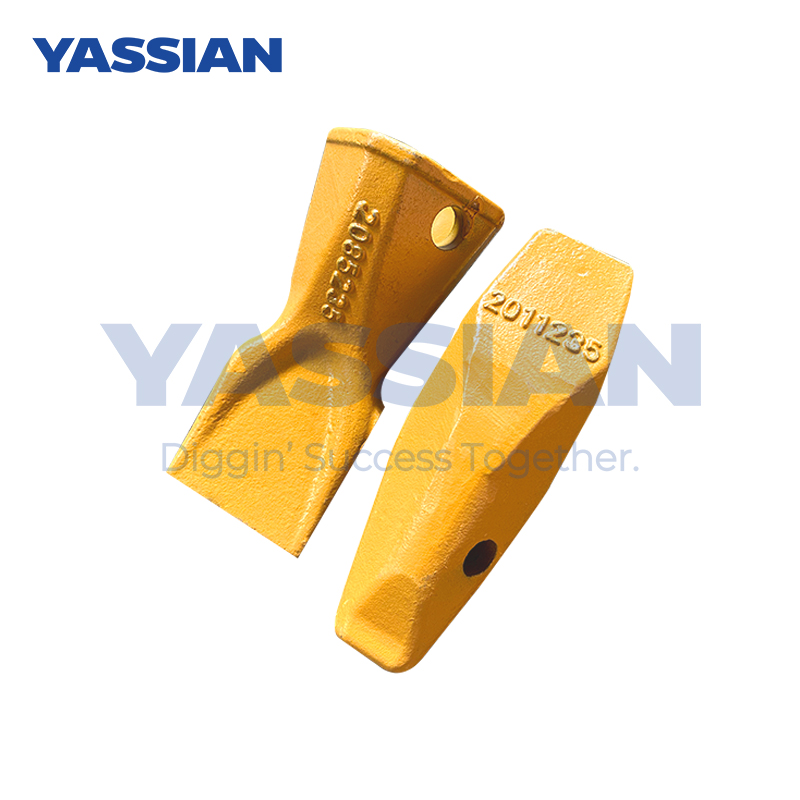

Ковш советы 208-5235 201-1235

Каковы общие типы булавок

Общие типы и характеристики булавок следующие:

1. позиционирование булавок

Цилиндрический штифт ‌

Цилиндрическая структура, используемая для исправления относительного положения между частями, передачи крутящего момента или служит элементом защиты от перегрузки.

Необходима соответствия (допуск ± 0,02 мм), и шероховатость поверхности должна быть ≤RA0,4 мкм, чтобы обеспечить точность позиционирования.

Применимые сценарии ‌: комбинированная обработка, позиционирование сборки (например, направляющие машины).

Конический штифт ‌

Стандартная конструкция конуса 1:50 обеспечивает самозащитное и противоположное после вставки, а его точность повторного позиционирования выше, чем у цилиндрических штифтов.

Установка требует развертывания до глубины от 80% до 85% для вставки PIN-кода, с 2-3-мм пространством, зарезервированным на голове для затягивания.

Применимые сценарии ‌: Часто разоблаченные детали (такие как выравнивание плесени).

II Соединяющие штифты

Штучка ‌

U-образная эластичная структура. После вставки хвостовая часть может быть открыта, чтобы заблокировать положение, предотвращая ослабление, но склонно к деформации при разборке.

Он в основном используется для крепления болтов и деталей вала (например, предотвращение ослабления колесных гаек).

Эластичный цилиндрический штифт (булавка слота) ‌

Заглушенные стальные детали с продольными канавками генерируют упругих самотолоков на стенах экструзии, которые обладают сильными возможностями антивибрации.

Поддерживает повторную разборку и сборку, и имеет низкие требования к точности отверстия.

Штифт вал ‌

Он сочетается с шперным штифтом, чтобы сформировать шарнирное соединение, которое удобно для установки и разборки и очень надежного.

Типичное применение ‌: Совместное соединение строительного механизма.

Iii. Специальная функция штифтов

Безопасная штифт ‌

Он ломается преимущественно при перегрузке (твердость 30-36HRC) для защиты компонентов передачи ядра.

Пятниковые рукава часто добавляются, чтобы предотвратить преждевременное сбой сжатия.

Type B Spring Pin ‌

Изготовленный из Spring Steel, он автоматически открывается и блокирует после вставки. Его можно неоднократно разобрать и легко эксплуатировать.

Тенденция замены ‌: постепенная замена традиционных штифтов (например, фиксация штифта сельскохозяйственного оборудования).

Бересо ‌

Конец оснащен слотом для обеспечения безопасности, специально предназначенной для фермерских соединений, с сопротивлением сдвигу ≥800 МПа.

Направление установки должно быть стандартизировано в слоях в соответствии с количеством рядов (например, для внутренних рядов, вставьте изнутри).

IV Типы производных потоков

Внутренний ниточный цилиндрический штифт ‌

Диаметр ≥6 мм, с резьбовыми отверстиями на хвосте для легкой разборки слепых отверстий.

Винт хвостовой штифт ‌

Коническая и резьбовая составная конструкция сочетает в себе высокую точность позиционирования с сопротивлением вибрации.

ПРИМЕЧАНИЕ ‌: Выбор должен учитывать точность позиционирования (цилиндрические/конические булавки), разборку и частоту сборки (булавки/упругие булавки B-типа), а также нагрузка на рабочие условия (булавки/булавки Бейли).
