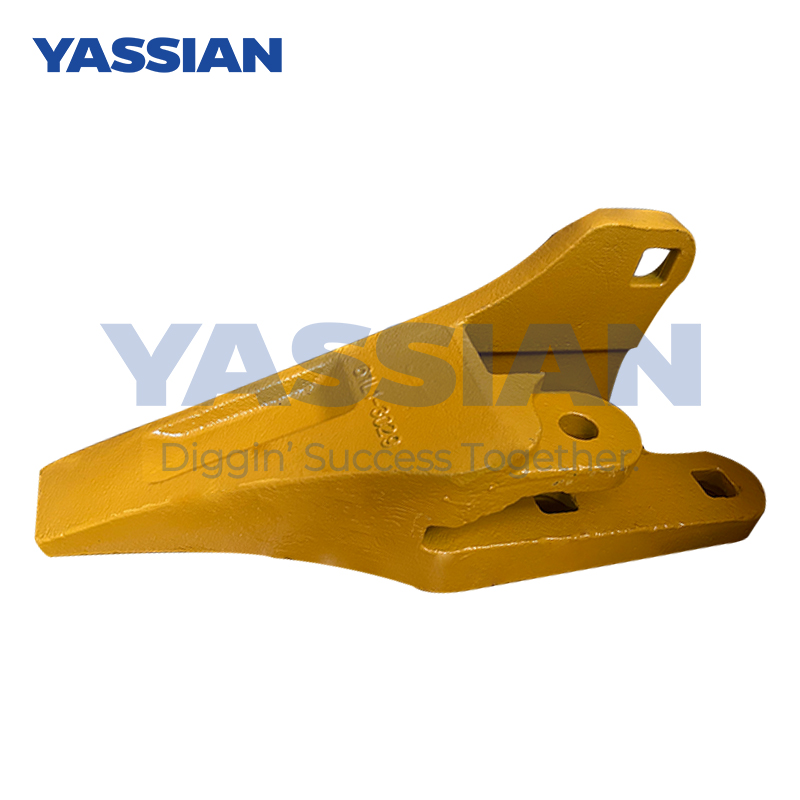

Копание ковша зубы 61L1-3029

Шаги проверки и оценки перед восстановлением зубов ведра

Ниже приведены шаги систематической проверки и оценки для зубов ведра перед восстановлением, составленные в сочетании со стандартами управления качеством:

I. Инспекция перед лечением

Проверка дефекта появления ‌

Песчаная прилипание/коррозия ‌: чистка песка до уровня SA2.5 (RA≤12,5 мкм), обработка гидрофлуорической кислоты для упрямого песка;

Обнаружение трещин ‌: Пенетрантная проверка зубного наконечника и корня. Если длина превышает 1/3 ширины зуба или трещины проникает, зуб должен быть отменен напрямую.

Оценка устьиц ‌: диаметр> 3 мм или плотные устьицы (соотношение объема> 2%) не может быть отремонтировано.

Определение структурной целостности ‌

Измерение износа ‌:

Когда остаточная скорость высоты зуба составляет менее 60%, он отменен; Когда он больше или равен 60%, применимо ремонт всплывающих средств.

Ремонт корневого филе R <0,2 м или наличие ретикулярных трещин запрещено.

Установка поверхностной деформации ‌: Если коллапс поверхности контакта превышает 0,5 мм, требуется простудное выравнивание.

II Обнаружение параметров производительности

Тестовые элементы ‌ ‌ Методы и инструменты ‌ ‌ Квалифицированные стандарты ‌

Матричная твердость ‌ измерение трехточечного тестирования твердости LEEB ≥40 HRC (сбой матрицы ниже этого значения)

Состояние закаленного слоя ‌ Микроскопический тест градиента твердости викеров: разность твердости от наконечника зуба к субстрату составляет ≤15% HV

Узел посадка ‌ Моделируйте установку сиденья передачи и убедитесь, что после удара не удалось смещение свободного уклона вала

Iii. Выполнимые решения для восстановления

Ремонтируемая сцена ‌:

Местный износ (зубовой кончик/поверхность зуба) не превышал предела.

Не-плюсирующие трещины с отверстиями против окраски, просверленных на концах;

Твердость субстрата составляет ≥40 HRC, и нет слоя микродекарбуризации.

Сценарий обязательного сброса ‌:

Филе R в корне зуба составляет менее 0,2 м.

Сетевые трещины в матрице или полная отряд затвердевшего слоя;

Размерная размерная деформация превышает толерантность (например, отверстие для штифта вне окружающей среды> 0,5 мм).

Прикреплено: оценка блок -схема ‌

Используемая детали Утилизация → Химическая очистка → Обнаружение недостатков → измерение размеров →  тестирование твердости →
