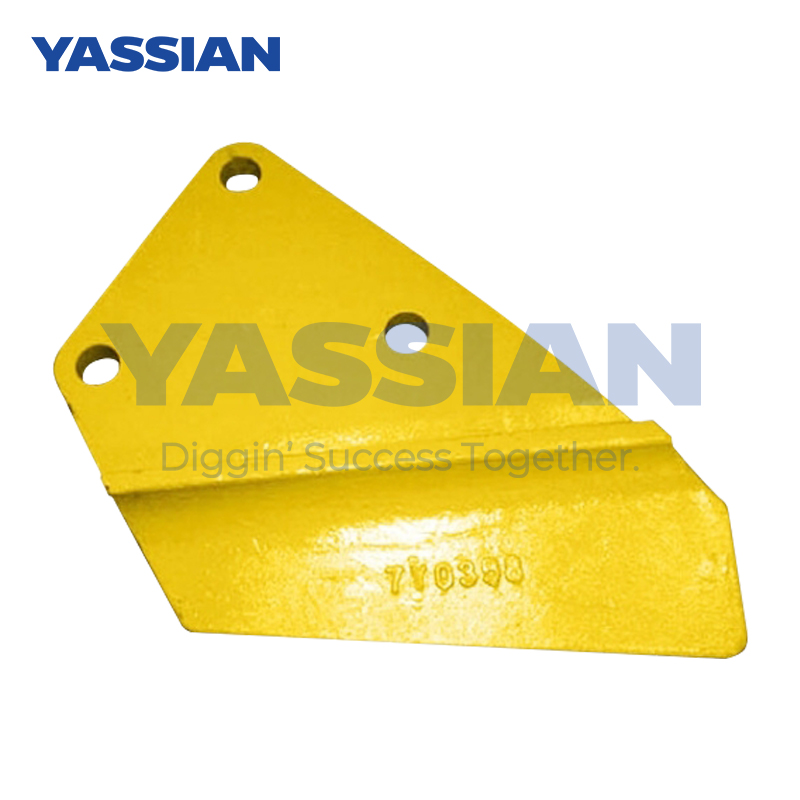

7Y0358 Крепление ковша Боковой резак с болтовым креплением

7Y0358 Крепление ковша Боковой резак с болтовым креплением

Влияние диаметра роликов в цепочках строительных машин

Диаметр роликов в цепочках строительных машин непосредственно влияет на стабильность передачи, срок службы износостойкости и способность нагрузки. Основное влияние заключается в следующем:

I. Износ и срок службы срока службы

Увеличение диаметра усиливает устойчивость к износу ‌

Чем больше диаметр ролика, тем больше площадь контакта с помощью зубной канавки звездочки, тем ниже давление на единицу площади и тем более медленнее скорость износа. Например:

06b диаметр цепного ролика ‌6,35 мм → подходит для легкой нагрузки

32A диаметр цепного ролика ‌28,58 мм → предпочтительнее для тяжелого горного оборудования

Износ управление ‌

Сумма износа Δ имеет линейную связь с трудовым сроком T, и надежный срок службы увеличивается с увеличением диаметра ролика. Для строительного механизма рекомендуется, чтобы диаметр роликов был ≥15 мм (например, 15,88 мм для цепей 16B), чтобы обеспечить долгосрочную надежную работу.

II Влияние на производительность передачи

Сменьшн гладкость ‌

Диаметр ролика должен точно соответствовать профилю зуба звездочки.

Слишком маленький диаметр ‌: это приводит к чрезмерному зазору сетки, в результате чего цепь дрожит и риску пропуска зубов

Чрезмерный диаметр ‌: увеличивает интерференцию и трение с помощью канавок зубов звездочка, что приводит к снижению эффективности передачи

Пример: 08B -диаметр ролика цепного ролика ‌7,77 мм, должен быть сопоставлен с звездочками той же спецификации (допуск ≤0,1 мм)

Шум и шок ‌

Разумный диаметр ролика может уменьшить шум удара передачи. В сценариях тяжелой нагрузки (таких как экскаваторы) рекомендуется использовать ролики с большим диаметром (такие как цепочки 20b ‌12.07 мм), чтобы уменьшить вибрацию, вызванную цепью, попавшей в звездочку.

Iii. Корреляция грузоподъемности

Цепная модель ‌ ‌ Роллер Диаметр (мм) ‌ ‌ Ultimate Load (KN) ‌

04b‌ 4.45 8.0

16b‌ 15,88 78.0

32B‌ 25,4 250,4

Примечание. Увеличение диаметра роликов может иметь более высокое растягивающее напряжение и повысить прочность на растяжение цепи

IV Экологический дизайн адаптации

Пылевая среда ‌: цепь масляного уплотнения (например, тип 428) принимает ролик с большим диаметром + герметизирующее кольцо, чтобы предотвратить попадание песка и пыли в шарнир

Сценарий коррозии ‌: Ролики из нержавеющей стали (диаметр ≥10 мм) учитывают как коррозионное сопротивление, так и требования к несущему нагрузке

Условия эксплуатации низкотемпературного рабочего

Правило выбора ‌: Диаметр роликов должен составлять от 0,3 до 0,35 раза выше шага цепи ‌ (например, цепь шага 12,7 мм с 4,45 мм роликами). Отклонение от этого диапазона приведет к снижению эффективности передачи ≥15%.
