Руководство по совместимости адаптеров с зубьями ковша: CAT, ESCO, Komatsu и другие

При землеройных и горнодобывающих работах адаптеры зубьев ковша играют решающую роль в соединении зубьев ковша с ковшом экскаватора или погрузчика. Хотя зубьям ковша зачастую уделяется больше всего внимания, адаптер является основой всей системы GET (Инструменты для работы с грунтом) . Плохая совместимость зубьев ковша и адаптеров может привести к преждевременному износу, потере зубьев, снижению эффективности копания и дорогостоящим простоям.

В этом руководстве представлен профессиональный и практический обзор совместимости адаптеров зубьев ковша с упором на CAT, ESCO, Komatsu и других основных системах , что помогает владельцам оборудования, дистрибьюторам и менеджерам по закупкам принимать обоснованные решения.

Что такое адаптер с зубьями ковша?

Переходник зубьев ковша — это компонент, приваренный или установленный на кромке ковша и служащий связующим звеном между ковшом и сменным зубом ковша. Он должен выдерживать экстремальные нагрузки, такие как удары, истирание и изгиб.

Качественный адаптер гарантирует:

• Надежная фиксация зубов

• Правильное распределение нагрузки

• Увеличенный срок службы ковша и зубьев

• Сниженная частота технического обслуживания

По этой причине совместимость адаптеров так же важна, как и выбор зубьев..

Почему совместимость имеет значение в системах с зубьями ковша

Адаптеры зубьев ковша не являются универсальными компонентами . Каждая система имеет определенные размеры, механизмы блокировки и профили износа. Использование несовместимых адаптеров и зубьев может привести к:

• Шатающиеся или нестабильные зубы

• Ускоренный износ переходников и кромок ковша

• Повышенный риск поломки или потери зуба.

• Опасности для безопасности на рабочих местах

Для покупателей B2B, управляющих парками машин разных марок, понимание совместимости может значительно снизить эксплуатационные расходы.

Основные системы адаптеров для зубьев ковша

Система адаптеров для зубьев ковша CAT

Системы адаптеров зубьев ковша Caterpillar (CAT) являются одними из наиболее широко используемых систем GET во всем мире и охватывают машины от небольших 10-тонных экскаваторов до больших 80-тонных карьерных экскаваторов.

Ключевые характеристики:

• Прецизионные профили адаптера для обеспечения плотного прилегания зубьев

• Распространенные конструкции со штифтом и фиксатором, а также некоторые новые безударные варианты.

• Высокая взаимозаменяемость размеров CAT серии J (например, J200–J800).

На практике адаптеры CAT часто используются на экскаваторах грузоподъемностью 20–50 тонн при строительстве, карьерных работах и ​​земляных работах общего назначения.

Многие производители вторичного рынка производят адаптеры зубьев ковша, совместимые с CAT , часто предлагая аналогичные размеры с меньшими затратами. Однако отклонение даже на 1–2 мм в ширине носика или положении отверстия для штифта может привести к расшатыванию зубьев или ускоренному износу, что делает точность размеров критическим фактором.

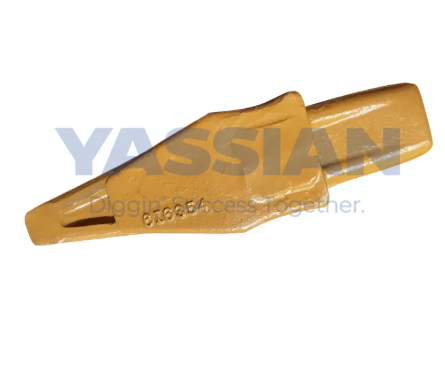

616354 Caterpillar E320 325330 Приварной переходник для зубьев ковша экскаватора

Система адаптеров для зубьев ковша ESCO

Системы ESCO предназначены в первую очередь для работы в тяжелых условиях и в условиях высоких воздействий , особенно в горнодобывающей промышленности и при разработке твердых пород.

Ключевые характеристики:

• Высокопрочная легированная сталь в сочетании с передовой термической обработкой.

• Прочные запорные механизмы, в том числе системы Ultralok®.

• Оптимизирован для экстремальной стойкости к истиранию и ударам.

Адаптеры зубьев ковша, совместимые с ESCO, широко используются в карьерах и при крупномасштабных землеройных работах , где машины часто работают непрерывно более 20 часов в день . В таких условиях отказ адаптера может привести к незапланированному простою, стоимость которого составляет тысячи долларов в час.

Система адаптеров для зубьев ковша Komatsu

Системы переходников для зубьев ковша Komatsu ориентированы на точность посадки и эксплуатационную эффективность , особенно в инфраструктурных и коммунальных проектах.

Ключевые характеристики:

• Жесткие производственные допуски для стабильной посадки зубьев

• Сбалансированная конструкция износа между зубом и адаптером

• Углы копания оптимизированы для снижения расхода топлива и нагрузки на машину.

Адаптеры, совместимые с Komatsu, обычно используются на экскаваторах серии PC , где важны плавное проникновение и постоянный износ. При строительстве дорог или прокладке траншей для трубопроводов правильный выбор адаптера Komatsu может помочь снизить неравномерный износ зубьев и увеличить интервалы замены.

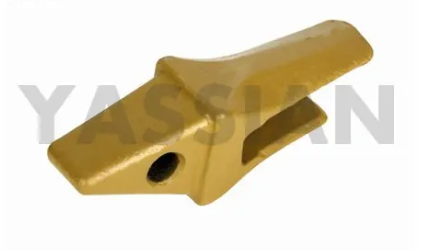

Адаптер для ковша Komatsu Teeh XS60Z

Другие распространенные системы адаптеров

Помимо CAT, ESCO и Komatsu, многие глобальные проекты полагаются на другие системы адаптеров зубьев ковша, в том числе:

• Адаптеры типа Volvo , известные своей стабильной фиксацией и плавным проникновением.

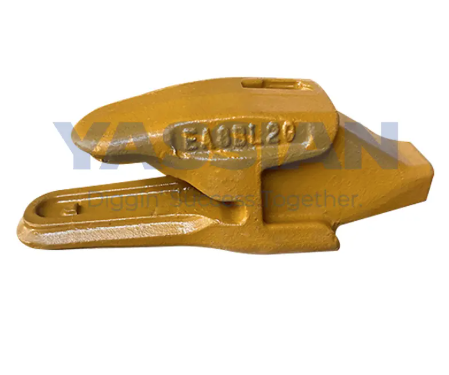

EA8BL20 VOE 15633940 Адаптеры зубьев ковша Volvo

• Hitachi-совместимые адаптеры , часто используемые в городском строительстве и коммунальном хозяйстве.

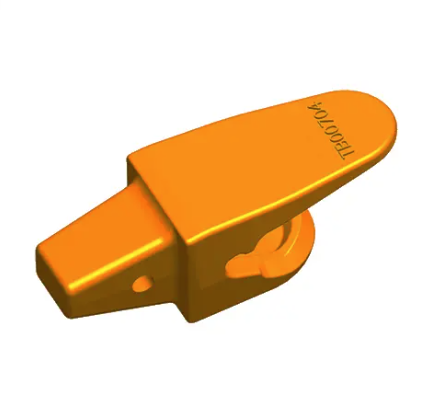

Адаптер ковша экскаватора Hitachi TB00704

• Системы Doosan и Hyundai , широко применяемые в арендных автопарках и на региональных рынках.

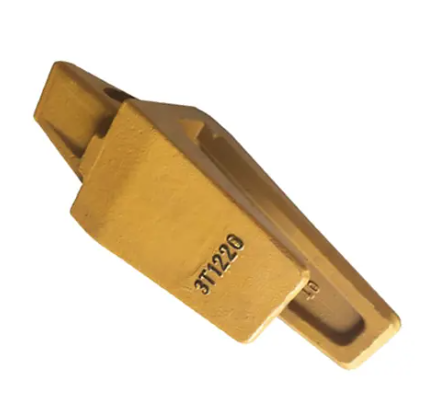

3T1220 Запасные части Doosan SOLAR Адаптеры ковша экскаватора

Каждая система имеет уникальные профили адаптеров, запирающие конструкции и требования к толщине кромки . Смешение адаптеров и зубов из разных систем, даже если они кажутся похожими, часто приводит к снижению ретенционной прочности и сокращению срока службы.

Факторы, влияющие на совместимость адаптера с зубьями ковша

1. Профиль носика адаптера

Форма носика должна точно соответствовать внутренней полости зуба ковша. Даже небольшие отклонения могут вызвать неравномерный износ или плохую фиксацию зубьев.

2. Механизм блокировки

Системы со штифтами, фиксаторами или безударные системы различаются в зависимости от бренда. Смешивание систем часто приводит к расшатыванию зубьев или проблемам с установкой.

3. Толщина кромки ковша

Адаптеры предназначены для определенных диапазонов толщины кромок. Неправильное соответствие может ослабить сварные швы и снизить целостность конструкции.

4. Условия подачи заявки

Горные работы, рытье траншей и общие земляные работы подвергают адаптеры различным уровням нагрузки. Совместимость должна учитывать как механическую посадку, так и пригодность для применения..

Адаптеры для зубьев ковша OEM и вторичного рынка: вопросы совместимости

Многие покупатели B2B выбирают адаптеры зубьев ковша на вторичном рынке из-за экономической эффективности и гибкости поставок. Высококачественные адаптеры вторичного рынка могут предложить:

• Полная совместимость с OEM-системами зубьев.

• Сопоставимый или улучшенный срок службы

• Сокращение времени выполнения заказов и лучшая доступность

Однако важно работать с опытными производителями , которые строго соблюдают стандарты размеров OEM и спецификации материалов.

Заключение

Независимо от того, используете ли вы CAT, ESCO, Komatsu или другие системы , правильная совместимость обеспечивает стабильное удержание зубьев, сбалансированный износ и максимальное время безотказной работы оборудования.

Для подрядчиков, дистрибьюторов и менеджеров автопарка партнерство с надежным производителем адаптеров зубьев ковша , который понимает совместимость систем, является ключом к долгосрочному успеху.
